THÔNG SỐ KỸ THUẬT
- Model: DW04W010
- Đóng gói: cuộn
- Kỹ thuật: 14m
- Công suất: 40W/m
- Tiết diện ống cáp 17mm
- Điện năng tiêu thụ trung bình: 560Wh/m2
- Khoảng cách thi công: 20-25cm
- Code hoàn thiện: 4-5cm
- Diện tích áp dụng: 3.3m2
- Vật liệu hoàn thiện: bề mặt gạch, đá, bê tông, thảm, gỗ...
- Lựa chọn bộ điều khiển nhiệt độ: UTH-200, UTH-CL4R, UTH-10A

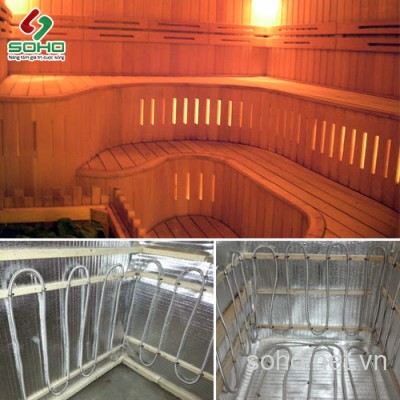

![](https://soho.net.vn/media/lib/645_cap-suoi-san-sh-1.jpg)
Sưởi ấm sàn bằng Cáp sưởi sàn hồng ngoại SH DW40W010 là hệ thống sưởi sàn áp dụng công nghệ sưởi tiên tiến-Ondol. Một công nghệ sưởi ấm sáng tạo mà hoạt động không cần có nồi hơi hay động cơ lưu thông nào. Hiệu quả sưởi ấm được tăng cao nhờ tia hồng ngoại kết hợp với dung dịch ceramic bên trong ống inox không gì.

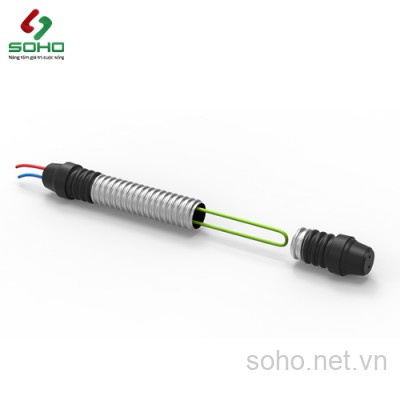

Cấu tạo cáp sưởi sàn hồng ngoại SH
- Toàn bộ ống cáp sử dụng ống inox chịu nhiệt, chịu lực, có thể uốn cong.
- Bên trong là dung dịch Ceramic được cấu tạo bởi các thành phần: đất sét trắng, đất làm gốm, kim loại khí, nguyên tố hiếm CaO, MgO, … có thể sản sinh tia hồng ngoại và ion âm (anion) mà cơ thể thấp thu.
- Lõi dây chịu nhiệt bằng Ni-Cr được phủ bằng silicon ở đầu ống dây chịu được nhiệt độ 270 độ C.
![Cấu Tạo Cáp SH](https://soho.net.vn/media/lib/645_cap-suoi-san-sh.jpg)
Nguyên lý hoạt động của cáp sưởi sàn hồng ngoại SH
Sau khi khởi động hệ thống. Dây nhiệt Ni-Cr được làm nóng, các hạt ceramic ball sẽ chuyển động hỗn độn theo thuyết chuyển động phân tử , làm các phần tử nước bị xé tan thành hơi nưới li ti - ion âm. Các hạt ceramic ball kích thước nano chuyển động và va chạm vào nhau sẽ sản sinh ra bức xạ hồng ngoại. Đặc tính nổi bật của bức xạ hồng ngoại là tạo là lượng nhiệt đủ lớn và khi ánh sáng của chúng có thể xuyên qua bất cứ vật thể nào, lượng nhiệt hồng ngoại này chính là lượng nhiệt chủ yếu cho phòng xông hơi. Lượng nhiệt hồng ngoại - Ion âm tác động lên từng mô tế bào, làm tan máu đông trong các mao mạch khiến máu lưu thông được tốt hơn, giúp cơ thể giải phóng các độc tố kim loại nặng
Ưu điểm của thiết bị
- Ống sưởi được làm từ inox không gỉ, có thể được uốn cong, linh hoạt hơn cáp XL. Do đó, chúng dễ dàng lắp đặt được ở bất kỳ vị trí nào. Dù là trên nên nhà hay ở trên tường. Và có thể lắp đặt được ở những vị trí hẹp hơn so với cáp XL.
- Hệ thống được lắp đặt âm sàn, âm tường và chỉ cần thêm hộp kỹ thuật và bộ điều khiển, không cần có lò hơi. Do đó, vừa tiết kiệm diện tích, vừa mang lại tính thẩm mỹ cao cho không gian lắp sưởi sàn.
- Trong trường hợp sản phẩm bị lỗi, có thể sửa chữa bằng cách mở hộp kỹ thuật kiểm tra mà không cần phải tháo rời sàn nhà.
- Toàn bộ phần nhiệt được tạo ra được sử dụng 100% để sưởi ấm. Đảm bảo không bị hao phí nhiệt ra bên ngoài
- Nhờ hiệu quả đun sôi dung dịch bên trong ông SH, tiết kiệm được 70% điện năng so với chi phí sưởi ấm bằng dầu nóng.
- Vật liệu cấu thành cao cấp: Chất liệu thép không gì, được hoàn thiện với nắp silicone và đường ống từ inox. Đảm bảo không bị diến dạng, hư hỏng trong suất quá trình sử dụng.
- Có khả năng chịu ẩm hoàn hảo. Do đó, đặc biệt phù hợp với các phòng xông hơi.
- Không phát ra khói, không gây tiếng ồn.
- Vô hại với cơ thể con người vì không có sóng điện từ và không có bức xạ nhiệt. Ngoài ra còn có thêm các vi chất có lợi cho sức khỏe con người. Mang lại bầu không khí dễ chịu
Thông số kỹ thuật
- Model: DW04W010
- Đóng gói: cuộn
- Kỹ thuật: 14m
- Công suất: 40W/m
- Tiết diện ống cáp 17mm
- Điện năng tiêu thụ trung bình: 560Wh/m2
- Khoảng cách thi công: 20-25cm
- Code hoàn thiện: 4-5cm
- Diện tích áp dụng: 3.3m2
- Vật liệu hoàn thiện: bề mặt gạch, đá, bê tông, thảm, gỗ...
- Lựa chọn bộ điều khiển nhiệt độ: UTH-200, UTH-CL4R, UTH-10A
Quy trình lắp đặt cáp sưởi sàn SH
Các dụng cụ cần có của hệ thống sưởi sàn bằng cáp sưởi hồng ngoại SH
1. Cáp sưởi SH
2. Hộp kỹ thuật
3. Bộ điều khiển nhiệt độ
4. Cảm biến nhiệt độ
5. Tấm cách nhiệt
6. Lưới thép
Quy trình lắp đặt:
- Bước 1: Lên thiết kế chi tiết
- Bước 2: Dải vật liệu cách nhiệt
- Bước 3: Dải thép cố định cáp
- Bước 4: Kiểm tra hộp cài đặt
- Bước 5: Lắp đặt cáp sưởi sàn SH
- Bước 6: Dải vữa
- Bước 7: Thi công vật liệu hoàn thiện
- Bước 8: Cài đặt nhiệt độ
- Bước 9: Kiểm tra hiệu năng
Ứng dụng lắp đặt cáp sưởi sàn hồng ngoại SH
- Do việc lắp đặt hệ thống sưởi bằng cáp SH sẽ nâng cốt nền lên 4.5-5cm. Nên loại cáp này thường được sử dụng cho các công trình xây mới. Các công trình cải tạo, sửa chữa thường ít dùng sưởi bằng cáp hồng ngoại.
- Ứng dụng nhiều cho các công trình nhà ở gia đình: phòng ngủ, phòng khách, phòng sinh hoạt chung,... Và các nhà hàng, trường học, bệnh viện, phòng tập Gym,... Ngoài ra, vì tạo ra lượng nhiệt cao gấp 3 lần so với các hệ thống sưởi khác và có thể lắp ở trên tường. Nên loại cáp này được ứng dụng nhiều trong việc thi công, lắp đặt phòng xông hơi.
![](https://soho.net.vn/media/lib/645_ung-dung-thi-cong-cap-suoi-san-hong-ngoai-sh.jpg)
Có diện tích áp dụng là 3.3 m2. Do đó, cáp sưởi sàn hồng ngoại SH DW40W010 thường lắp đặt trong các không gian nhỏ hoặc kết hợp với các loại cap khác để lắp đặt trong phòng có diện tích lớn hơn. Nếu diện tích lắp đặt lớn hơn 3.3m2. Quý khách có thể tham khảo cáp sưởi sàn hồng ngoại SH DW40W015 cho phòng 5m2.
Là đơn vị với hơn 10 năm kinh nghiệm trong ngành cung cấp và lắp đặt hệ thống sưởi sàn. Đơn vị cung cấp phân phối độc quyền thiết bị, nhập khẩu chính hãng cáp sưởi sàn hồng ngoại SH Enerpia Hàn Quốc tại Việt Nam. SOHO sẽ mang đến cho quý khách một giải pháp sưởi sàn, làm ấm hiệu quả với mực chi phí hợp lý nhất.
Chúng tôi liên tục tuyển đại lý kinh doanh trên toàn quốc với chiết khấu cao, hợp tác cùng phát triển, đặt nền móng cho sự thành công.
Rất hân hạnh được phục vụ!.
