Công trình sưởi sàn: Từ khảo sát đến nghiệm thu

Một công trình sưởi sàn không bắt đầu từ việc chọn cáp, film hay đường ống rồi mang đến công trường lắp đặt. Để hệ thống hoạt động ổn định sau khi được che kín dưới nền, toàn bộ quá trình cần đi từ khảo sát hiện trạng, tính tải nhiệt, lựa chọn công nghệ, thiết kế bản vẽ đến thi công sưởi sàn và nghiệm thu.

Để hiểu rõ một công trình sưởi sàn được triển khai bài bản như thế nào, bạn nên tìm hiểu đầy đủ quy trình từ khảo sát đến bàn giao hệ thống.

Đây cũng là điểm khác biệt giữa một dự án sưởi sàn được thiết kế chuyên nghiệp và phương án chỉ lựa chọn thiết bị dựa trên diện tích.

1. Công trình sưởi sàn bắt đầu từ bài toán của công trình

Mỗi công trình sưởi sàn có nhu cầu hoàn toàn khác nhau. Căn hộ có thể chỉ cần sưởi phòng khách và phòng ngủ, nhà tắm cần nền ấm trong thời gian sử dụng, trong khi biệt thự lại có nhiều tầng và nhiều vùng nhiệt độc lập.

Trước khi lựa chọn hệ thống, cần xác định diện tích cần sưởi, loại sàn hoàn thiện, số phòng, thời gian sử dụng và mức độ can thiệp vào nền. Với nhà cải tạo, cao độ nền và nội thất hiện hữu cũng là những yếu tố cần kiểm tra kỹ.

2. Khảo sát mặt bằng thực tế

Khảo sát là bước đầu tiên của quy trình thi công sưởi sàn.

Kỹ thuật viên cần kiểm tra mặt nền, độ phẳng, cao độ hoàn thiện, vật liệu sàn, nguồn điện hoặc nguồn nước nóng và vị trí các hệ thống kỹ thuật khác. Những khu vực có nội thất cố định như tủ âm, đảo bếp, bồn tắm hoặc thiết bị vệ sinh cũng cần được xác định để loại khỏi vùng sưởi.

Với phòng tắm, cần kiểm tra thêm chống thấm và thoát nước. Với biệt thự, cần xác định vị trí manifold, nguồn nhiệt và đường cấp hồi ngay từ giai đoạn thiết kế.

3. Tính tải nhiệt và diện tích sưởi thực tế

Hai phòng có cùng diện tích chưa chắc cần cùng công suất.

Tải nhiệt còn chịu ảnh hưởng bởi chiều cao trần, số mặt tường ngoài, cửa kính, khả năng cách nhiệt và nhiệt độ môi trường. Sau khi xác định tải nhiệt, cần tính tiếp diện tích thực tế có thể bố trí phần tử sưởi.

Ví dụ, phòng rộng 20 m² nhưng có 5 m² bị chiếm bởi tủ và nội thất cố định thì vùng phát nhiệt thực tế chỉ còn khoảng 15 m². Đây mới là diện tích cần dùng để kiểm tra mật độ công suất hoặc phương án bố trí đường ống.

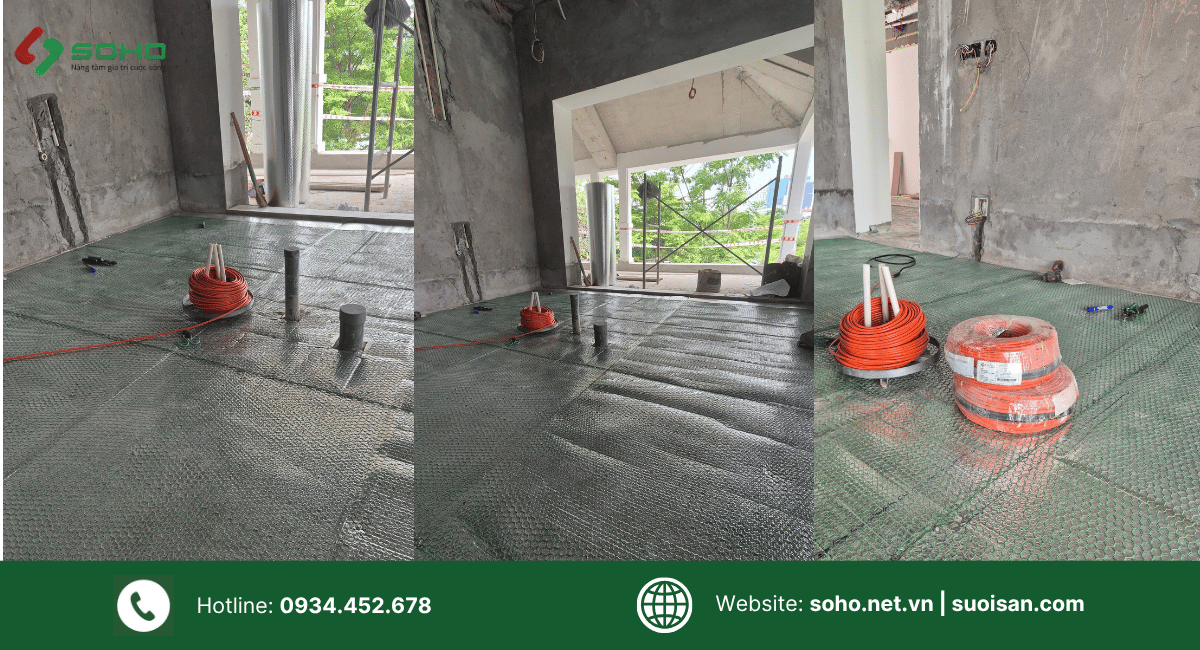

Hình ảnh thực tế cáp sưởi điện không từ tính Enerpia

4. Lựa chọn hệ thống phù hợp cho công trình sưởi sàn

Sau khảo sát và tính toán, công trình sưởi sàn mới được lựa chọn loại sưởi phù hợp.

Film Enerpia phù hợp hơn với không gian khô sử dụng sàn gỗ hoặc sàn nổi, đặc biệt khi cần hạn chế nâng nền.

Cáp nhiệt Enerpia phù hợp với gạch, đá, bê tông và các khu vực đang làm lại nền như nhà tắm, sảnh hoặc phòng lát gạch.

Sưởi sàn nước nóng IVAR phù hợp với biệt thự, villa, khách sạn hoặc công trình có diện tích lớn, cần nhiều vòng ống và điều khiển theo từng khu vực. Hệ này còn cần nguồn nước nóng, bơm tuần hoàn, manifold và hệ điều khiển đồng bộ.

5. Lập bản vẽ trước khi thi công sưởi sàn

Bản vẽ thi công sưởi sàn phải thể hiện rõ vùng có sưởi và vùng không bố trí sưởi.

Với hệ điện, bản vẽ cần xác định vị trí cáp hoặc film, cảm biến, dây nguồn và bộ điều khiển từng phòng.

Với công trình IVAR, bản vẽ cần thể hiện từng vòng ống, đường cấp hồi, manifold, số zone và vị trí các thiết bị kỹ thuật.

Thiết kế trước giúp tránh tình trạng đến công trường mới quyết định vị trí rải cáp hoặc đường ống, đồng thời giúp phối hợp với đội điện, nước, nội thất và hoàn thiện sàn.

6. Chốt đúng sản phẩm và model

Model thiết bị phải được lựa chọn sau khi đã có bản vẽ và yêu cầu kỹ thuật.

Với công trình Enerpia, cần chọn đúng loại film hoặc chiều dài cáp theo diện tích phát nhiệt, đồng thời xác định thermostat phù hợp với công suất từng vùng.

Với hệ IVAR, cần chọn đúng loại ống, kích thước manifold, số nhánh, đầu điều khiển và các phụ kiện tương thích.

Không nên sử dụng một model chung cho mọi dự án sưởi sàn. Hai căn nhà có diện tích tương đương nhưng vật liệu sàn, số zone và tải nhiệt khác nhau vẫn có thể cần cấu hình thiết bị khác nhau.

7. Thi công sưởi sàn theo từng lớp

Sau khi mặt nền được làm sạch và đạt yêu cầu, hệ thống bắt đầu được lắp đặt.

Với sưởi điện, lớp cách nhiệt được thi công trước, sau đó mới bố trí film hoặc cố định cáp theo bản vẽ. Cảm biến và hệ thống dây điện được hoàn thiện trước khi phủ lớp bảo vệ hoặc cán nền.

Với lắp đặt sưởi sàn biệt thự IVAR, lớp cách nhiệt được bố trí phía dưới, sau đó đường ống được rải và cố định theo từng vòng. Tất cả các vòng được đưa về manifold để thuận tiện cho cân bằng và điều khiển.

Tại công trình IVAR ở biệt thự Đông Anh, Hà Nội, quy trình được triển khai theo trình tự chuẩn bị mặt nền, trải cách nhiệt, bố trí ống PE-Xa theo bản vẽ và kiểm tra áp lực trước khi hoàn thiện sàn.

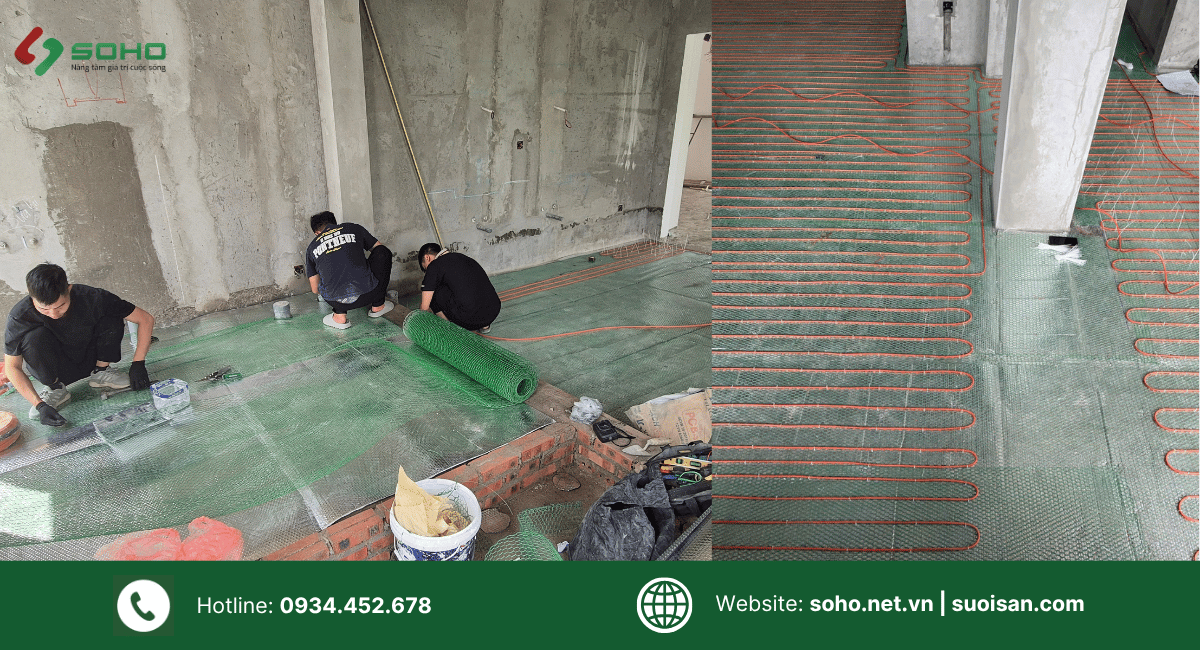

Hình ảnh quá trình thi công sưởi sàn cáp điện không từ tính Enerpia

8. Kiểm tra trước khi che kín hệ thống

Đây là một trong những giai đoạn quan trọng nhất của quy trình thi công sưởi sàn vì sau đó toàn bộ hệ thống sẽ nằm dưới lớp sàn.

Với cáp điện, cần kiểm tra tình trạng dây, điện trở, cảm biến, đầu nối và khả năng hoạt động của từng vùng.

Với film, cần kiểm tra bề mặt film, đầu nối, lớp cách điện và thử vận hành trước khi lắp sàn gỗ.

Với sưởi nước nóng, hệ thống cần được nạp nước, xả khí và thử áp để phát hiện rò rỉ hoặc bất thường trước khi cán nền.

9. Nghiệm thu hệ thống sưởi trước khi bàn giao

Sau khi hệ thống vượt qua bước kiểm tra kỹ thuật, nhà thầu mới tiến hành cán nền hoặc lắp lớp hoàn thiện phía trên.

Nếu bạn quan tâm chất lượng của một công trình sưởi sàn, hãy xem kỹ quy trình nghiệm thu hệ thống sưởi trước khi bàn giao.

Giai đoạn nghiệm thu hệ thống sưởi không chỉ là bật máy xem có nóng hay không. Cần kiểm tra khả năng vận hành của từng zone, bộ điều khiển, cảm biến và sự phân bố nhiệt trên bề mặt.

Tại công trình Enerpia ở Vinhomes Hàm Nghi, quy trình nghiệm thu gồm kiểm tra trực quan, vận hành thử và sử dụng camera nhiệt để quan sát sự phân bố nhiệt trên vùng film trước khi bàn giao.

Với hệ nước nóng, cần tiếp tục kiểm tra lưu lượng, áp suất, hoạt động của manifold và khả năng điều khiển từng vùng.

10. Hồ sơ sau nghiệm thu cũng rất quan trọng

Do cáp, film và đường ống đều nằm dưới nền, hình ảnh thi công và bản vẽ hoàn công nên được lưu lại.

Hồ sơ giúp xác định chính xác vị trí hệ thống khi cần khoan lắp nội thất, sửa chữa hoặc cải tạo sau này. Chủ nhà cũng cần được hướng dẫn sử dụng thermostat, cách điều khiển từng zone và những lưu ý trong quá trình vận hành.

Một công trình sưởi sàn chỉ thực sự hoàn thành khi hệ thống đã được kiểm tra, vận hành thử và bàn giao đầy đủ thông tin cho người sử dụng.

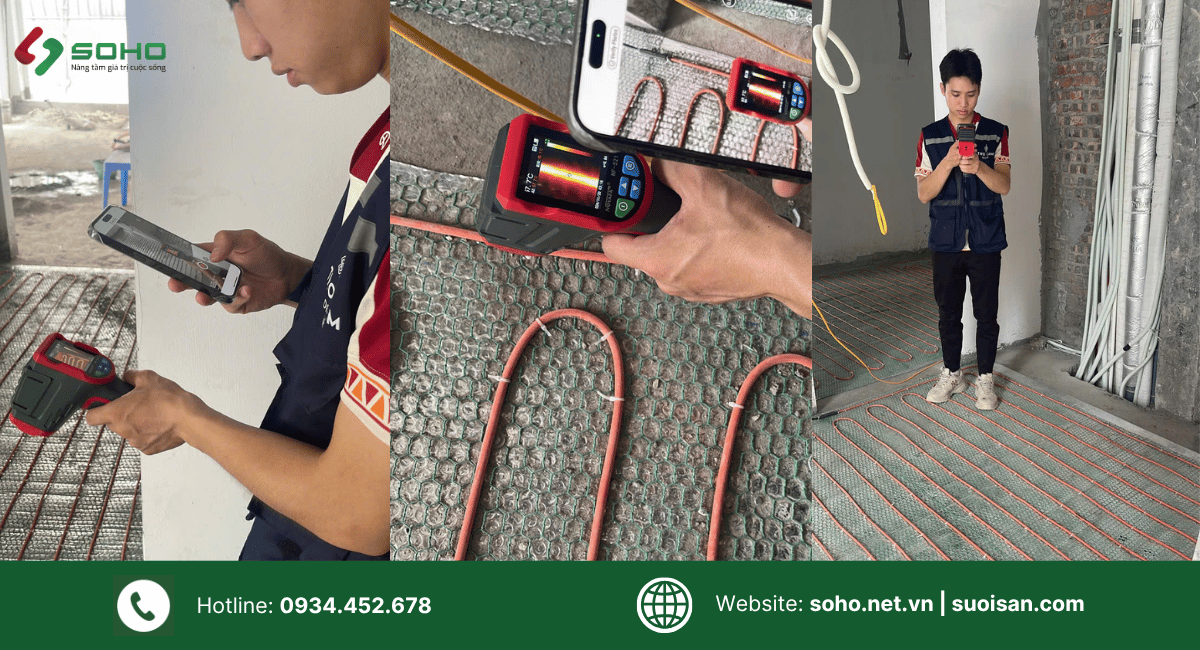

Hình ảnh nghiệm thu đo nhiệt sản phẩm cáp sưởi điện không từ tính Enerpia

Công trình Enerpia và công trình IVAR trong thực tế

SOHO đã triển khai nhiều công trình sưởi sàn sử dụng cả hệ thống sưởi điện Enerpia và sưởi nước nóng IVAR.

Với căn hộ sử dụng sàn gỗ, công trình Enerpia thường được bố trí theo từng vùng và nghiệm thu bằng kiểm tra trực quan kết hợp đo nhiệt bề mặt.

Với biệt thự diện tích lớn, công trình IVAR sử dụng các vòng ống nước nóng, lớp cách nhiệt và hệ thống chia nước. Quy trình triển khai bao gồm khảo sát, thiết kế, rải ống, thử áp và nghiệm thu trước khi hoàn thiện nền.

Hai công nghệ khác nhau nhưng đều có một điểm chung: hệ thống phải được tính toán, thiết kế và kiểm tra trước khi bị che kín dưới sàn.

Kết luận

Một quy trình thi công sưởi sàn hoàn chỉnh nên đi theo trình tự:

Nhu cầu công trình → khảo sát → tính tải nhiệt → lựa chọn hệ thống → thiết kế bản vẽ → chốt sản phẩm → thi công → kiểm tra kỹ thuật → hoàn thiện → nghiệm thu.

Không nên bỏ qua các bước thiết kế và kiểm tra chỉ để rút ngắn thời gian thi công. Với hệ thống nằm âm dưới nền, xử lý đúng ngay từ đầu giúp hạn chế đáng kể những phát sinh sau khi công trình đã hoàn thiện.

Nếu bạn đang chuẩn bị triển khai công trình sưởi sàn cho căn hộ, nhà phố hay biệt thự, việc khảo sát và thiết kế đúng ngay từ đầu sẽ quyết định hiệu quả vận hành lâu dài của toàn bộ hệ thống.

SOHO cung cấp giải pháp khảo sát, thiết kế, thi công sưởi sàn và nghiệm thu hệ thống sưởi cho các công trình Enerpia, IVAR, biệt thự, villa và các dự án cao cấp.
