Từ bản vẽ đến dự toán chi phí hệ thống sưởi sàn sẽ như thế nào?

Khi tìm hiểu chi phí hệ thống sưởi sàn, nhiều gia đình thường bắt đầu bằng diện tích: nhà 50m², 100m² hay 200m² thì hết bao nhiêu tiền. Nhưng diện tích xây dựng chưa phải con số quyết định.

Muốn dự toán sát thực tế, trước tiên cần biết phần sàn nào thực sự cần sưởi, hệ thống sẽ đi như thế nào và những vị trí nào phải để trống. Vì thế, tầm quan trọng của bản vẽ với dự toán chi phí nằm ở việc biến một mặt bằng kiến trúc thành khối lượng vật tư có thể tính được.

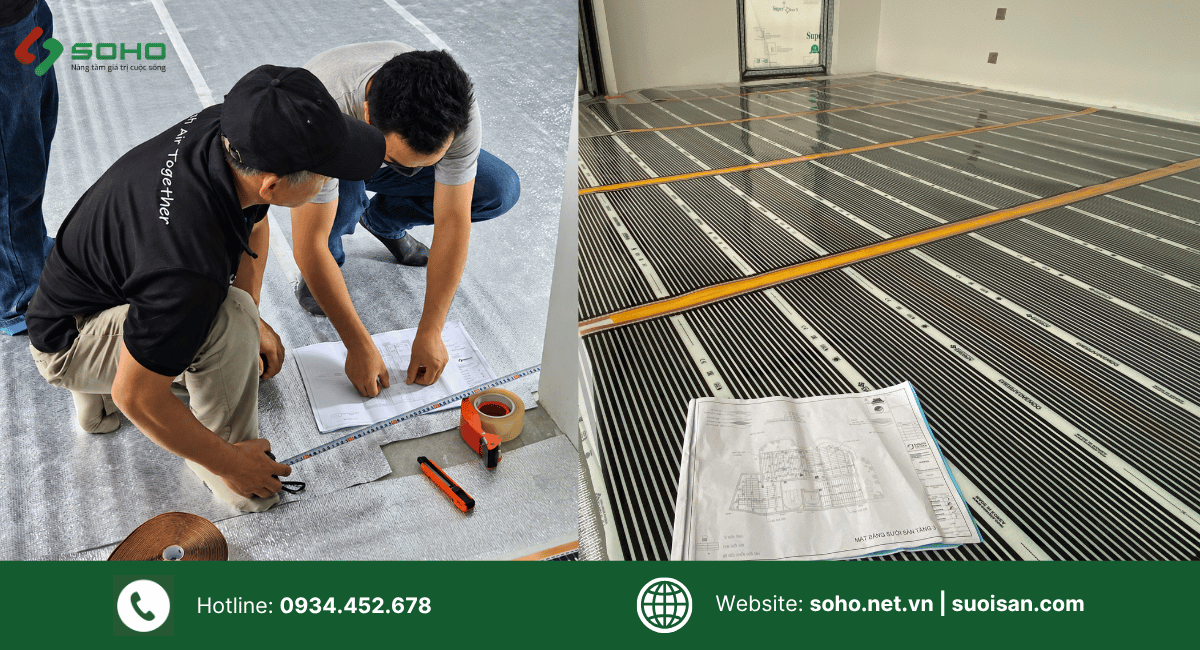

Khảo sát khu vực trước, rồi mới lên bản vẽ

Một phương án thiết kế sưởi sàn thường bắt đầu từ mặt bằng thực tế: diện tích phòng, vật liệu hoàn thiện, cao độ nền, vị trí cửa, đồ nội thất cố định và nhu cầu sử dụng của từng không gian.

Một phòng 25m² không đồng nghĩa sẽ có 25m² sưởi. Khu vực đặt tủ âm, đảo bếp, bồn tắm, thiết bị vệ sinh hoặc những khối nội thất cố định lâu dài thường được xem xét loại khỏi vùng gia nhiệt.

Khảo sát càng rõ, bản vẽ phía sau càng sát với thực tế và phần dự toán cũng ít phải thay đổi khi bước vào thi công.

Bản vẽ xác định chính xác phần sàn cần làm ấm

Trên bản vẽ thi công, vùng sưởi được thể hiện theo từng phòng thay vì phủ kín toàn bộ mặt bằng.

Đây là bước rất quan trọng vì hệ thống nằm bên dưới lớp hoàn thiện sàn. Ngoài nội thất cố định, phương án còn cần phối hợp với vị trí thoát sàn, các điểm xuyên nền và những hệ thống kỹ thuật khác nếu chúng nằm trong cùng khu vực thi công.

Bản vẽ cũng giúp xác định trước vị trí bộ điều khiển, cảm biến, nguồn điện hoặc tủ manifold để các hệ thống không chồng chéo lên nhau khi công trình bước vào hoàn thiện.

Với Enerpia, bản vẽ quyết định chiều dài cáp và vùng điều khiển

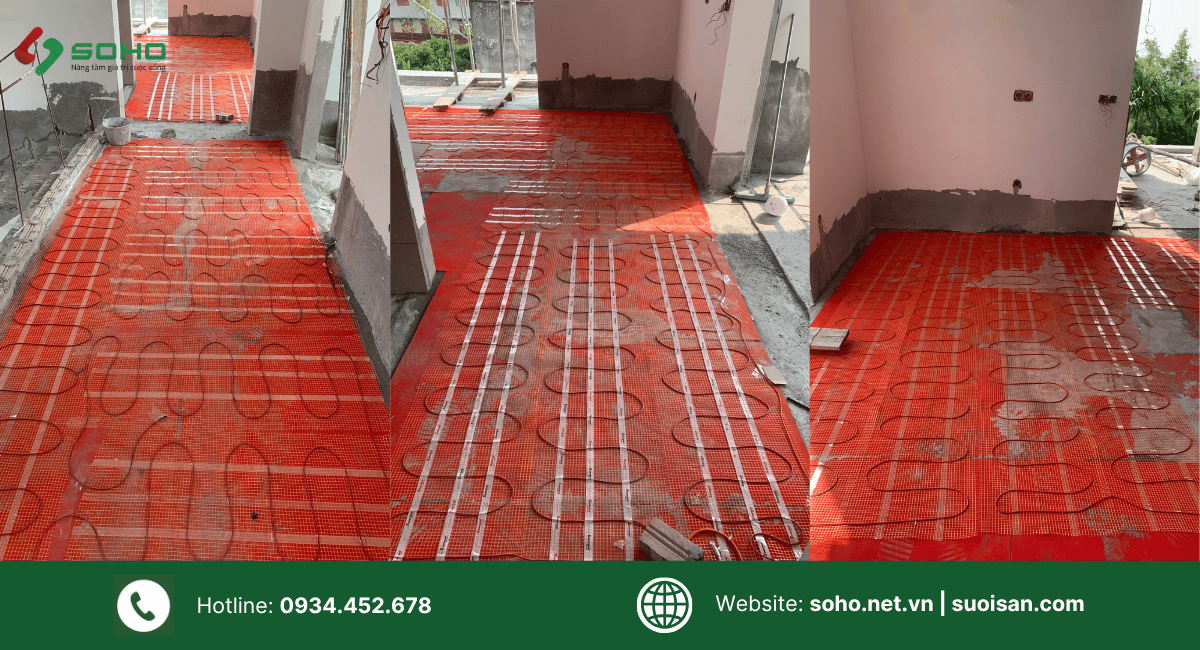

Đối với sưởi sàn cáp điện Enerpia, sau khi xác định diện tích gia nhiệt thực tế, cáp được bố trí theo từng khu vực với khoảng cách phù hợp.

Bản vẽ lúc này cho thấy cáp sẽ chạy ở đâu, vùng nào không đặt cáp, cảm biến sàn nằm ở vị trí nào và mỗi phòng sử dụng bộ điều khiển ra sao.

Từ đó mới có thể bóc được chiều dài cáp, số bộ điều khiển, cảm biến, dây nguồn, lớp cách nhiệt và các vật tư phụ. Đây chính là cơ sở để lập báo giá Enerpia sát hơn thay vì chỉ lấy một đơn giá chung nhân với diện tích phòng.

Việc xác định đúng vùng sưởi cũng giúp tránh lắp cáp vào những khu vực không cần thiết, qua đó giảm cả vật tư ban đầu lẫn công suất phải lắp đặt.

Với IVAR, bản vẽ còn liên quan đến số vòng ống và manifold

Sưởi sàn nước nóng IVAR có nhiều thành phần hơn nên vai trò của bản vẽ càng rõ.

Ngoài diện tích sưởi, thiết kế cần thể hiện các vòng ống dưới nền, vùng nhiệt, vị trí manifold, tuyến cấp – hồi và mối liên hệ với nguồn nước nóng trung tâm.

Một không gian lớn có thể cần nhiều vòng ống thay vì chỉ một đường ống duy nhất. Các phòng hoặc nhóm phòng cũng có thể được chia thành những zone riêng để kiểm soát nhiệt độ linh hoạt hơn.

Khi sơ đồ này được xác định, báo giá IVAR mới có thể bóc tương đối đầy đủ lượng ống, manifold, đầu nối, tấm cách nhiệt, bơm, van, bộ điều khiển và các hạng mục cấp – hồi liên quan.

Từ bản vẽ đến dự toán sưởi sàn

Có thể hình dung quá trình này khá đơn giản:

Nhờ vậy, dự toán sưởi sàn không còn là một phép tính đơn giản theo số mét vuông mà phản ánh gần hơn cấu hình thật của công trình.

Vì sao cùng 100m² nhưng chi phí có thể khác nhau?

Hai ngôi nhà cùng 100m² có thể có phần diện tích gia nhiệt rất khác.

Một mặt bằng mở, ít nội thất cố định có thể cần vùng sưởi lớn. Trong khi đó, một căn nhà có nhiều tủ, giường cố định, đảo bếp hoặc khu kỹ thuật sẽ có phần sàn thực tế cần gia nhiệt nhỏ hơn.

Số phòng cũng ảnh hưởng trực tiếp tới chi phí. Một không gian lớn dùng một vùng điều khiển sẽ khác với cùng diện tích nhưng được chia thành bốn hoặc năm phòng độc lập.

Với IVAR, số vòng ống, manifold và chiều dài tuyến cấp – hồi cũng thay đổi theo mặt bằng. Với Enerpia, chiều dài cáp, số thermostat và hệ thống cấp điện sẽ thay đổi theo cách chia khu vực.

Đó là lý do chi phí hệ thống sưởi sàn chỉ thực sự rõ khi đã có phương án mặt bằng tương đối hoàn chỉnh.

Bản vẽ là điều bắt buộc cần khi thi công

Giá trị của bản vẽ không kết thúc khi báo giá được lập.

Trong quá trình thi công sưởi sàn, mặt bằng thiết kế giúp đội thi công định vị đúng đường cáp hoặc vòng ống, giữ khoảng cách với các khu vực cần tránh và kiểm soát từng zone trước khi nền được hoàn thiện.

Với hệ nước nóng, đường ống cần được thử áp trước khi cán nền. Với hệ điện, cáp, điện trở và cảm biến cần được kiểm tra trước khi lớp sàn phía trên được đóng lại.

Một bản vẽ lưu lại sau thi công còn hữu ích về lâu dài, đặc biệt khi gia đình muốn khoan sàn, thay đổi nội thất hoặc cải tạo không gian sau này.

Từ bản vẽ tốt đến một dự toán dễ kiểm soát

Một báo giá Enerpia hay báo giá IVAR chỉ thực sự có ý nghĩa khi phía sau nó là một mặt bằng đã được khảo sát và bóc tách rõ.

Bản vẽ giúp trả lời những câu hỏi rất thực tế: diện tích nào cần sưởi, khu vực nào bỏ qua, cần bao nhiêu cáp hoặc ống, chia bao nhiêu zone, đặt điều khiển ở đâu và cần những phụ kiện gì.

Nhờ vậy, dự toán ban đầu sát hơn với quá trình thi công và hạn chế việc phát sinh khối lượng khi công trình đã bước sang giai đoạn hoàn thiện.

Kết luận

Tầm quan trọng của bản vẽ với dự toán chi phí nằm ở chỗ bản vẽ là cầu nối giữa nhu cầu sử dụng và khối lượng thi công thực tế.

Thay vì lấy toàn bộ diện tích nhà để tính giá, quá trình hợp lý hơn là :

Khảo sát khu vực → xác định vùng sưởi → tránh nội thất và các vị trí kỹ thuật cần thiết → chia zone → bố trí cáp hoặc ống → bóc vật tư → lập dự toán.

Với Enerpia, bản vẽ giúp xác định chiều dài cáp, vùng điều khiển và phụ kiện điện. Với IVAR, bản vẽ giúp tính số vòng ống, manifold, tuyến cấp – hồi và các thiết bị liên quan.

Một phương án được chuẩn bị kỹ từ đầu không chỉ giúp chi phí hệ thống sưởi sàn rõ ràng hơn, mà còn giúp quá trình thi công gọn gàng và hạn chế những thay đổi không cần thiết khi nền nhà đã bước vào hoàn thiện.
