Hệ thống sưởi sàn cáp điện Enerpia Hàn Quốc gồm những bộ phận nào?

Sưởi sàn điện Enerpia sử dụng cáp phát nhiệt đặt âm dưới nền để làm ấm bề mặt sàn, sau đó truyền nhiệt lên không gian phía trên. Hệ thống phù hợp với nền gạch, đá, bê tông và những công trình đang xây mới hoặc cải tạo lại lớp nền.

Để hệ thống vận hành ổn định, không chỉ cần cáp sưởi Enerpia mà còn phải kết hợp lớp cách nhiệt, cảm biến, bộ điều khiển nhiệt độ và cấu tạo nền phù hợp.

Một hệ thống sưởi sàn điện Enerpia gồm những gì?

Cấu tạo cơ bản thường gồm:

Nền bê tông → lớp cách nhiệt → hệ cố định cáp → cáp sưởi Enerpia → cảm biến nhiệt độ sàn → lớp cán nền → vật liệu hoàn thiện.

Trong đó, cáp sưởi là bộ phận trực tiếp tạo nhiệt. Lớp cách nhiệt giúp hạn chế nhiệt truyền xuống kết cấu phía dưới, còn cảm biến và bộ điều khiển giúp kiểm soát nhiệt độ theo nhu cầu sử dụng.

Cấu tạo cáp sưởi Enerpia DW

Dòng cáp sưởi Enerpia DW sử dụng cấu trúc nhiều lớp để vừa phát nhiệt vừa bảo vệ lõi cáp trong quá trình vận hành.

Bên trong cáp có hai dây phát nhiệt chuyển điện năng thành nhiệt năng. Cấu trúc hai dây kết hợp lớp lưới kim loại giúp hạn chế trường từ phát sinh khi hệ thống hoạt động.

Bao quanh lõi phát nhiệt là lớp cách điện silicone có khả năng chịu nhiệt, phía ngoài tiếp tục có lớp lưới bảo vệ và vỏ cáp chịu nhiệt.

Dòng DW được SOHO sử dụng cho các ứng dụng như nền gạch, đá, bê tông, phòng tắm, sảnh và những khu vực cần thi công cáp âm dưới nền.

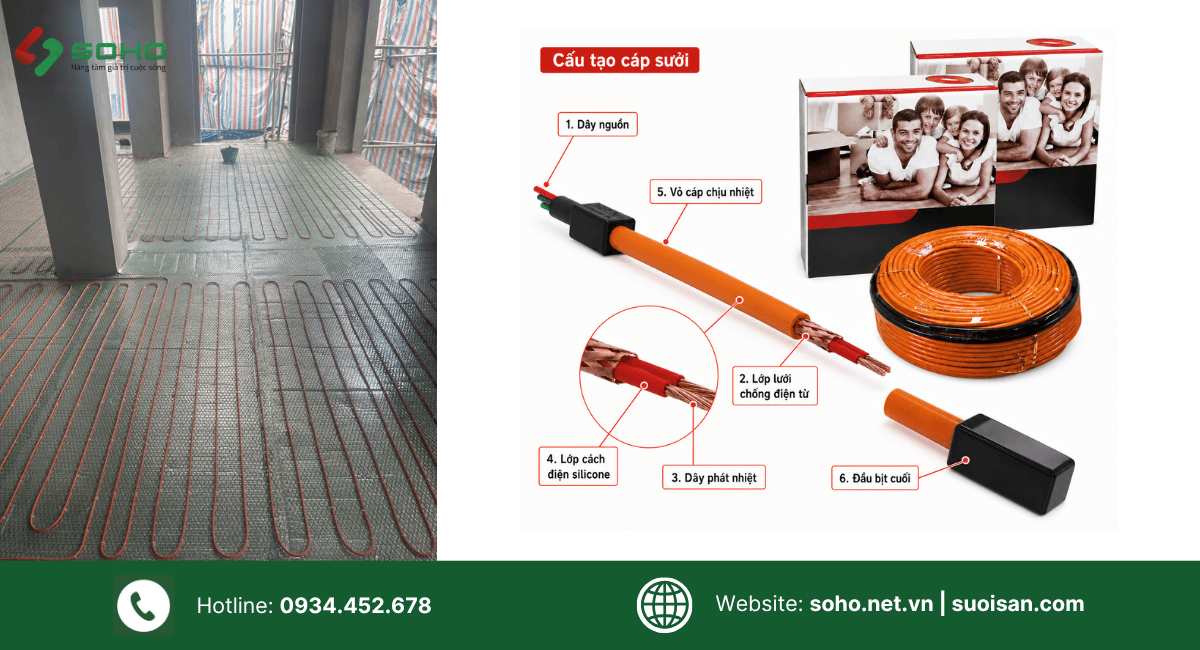

Hình ảnh cấu tạo cáp sưởi sàn điện

Lớp cách nhiệt có vai trò gì?

Lớp cách nhiệt được đặt phía dưới cáp nhằm hạn chế một phần nhiệt truyền xuống kết cấu bê tông.

Nếu thiếu lớp này, hệ thống có thể phải làm nóng cả phần nền phía dưới trước khi nhiệt tập trung lên bề mặt sử dụng. Điều này ảnh hưởng đến thời gian tăng nhiệt và hiệu quả vận hành.

Độ dày và loại vật liệu cách nhiệt cần được lựa chọn theo cấu tạo nền, cao độ hoàn thiện và đặc điểm thực tế của công trình thay vì dùng một cấu hình cố định cho mọi khu vực.

Hệ cố định cáp giúp giữ đúng khoảng cách

Cáp sưởi không được rải tùy ý trên mặt sàn.

Hệ cố định có nhiệm vụ giữ dây theo khoảng cách đã được tính toán trong bản vẽ, giúp hạn chế cáp bị dịch chuyển khi thi công lớp nền phía trên.

Khoảng cách rải ảnh hưởng trực tiếp đến mật độ công suất trên mỗi mét vuông. Vì vậy, bước rải cáp cần được xác định dựa trên tải nhiệt, diện tích thực tế cần sưởi và thông số của đúng model cáp.

Nguyên lý sưởi sàn điện Enerpia

Khi bộ điều khiển cấp điện, dây phát nhiệt bên trong cáp nóng lên nhờ điện trở.

Nhiệt từ cáp truyền vào lớp vữa bao quanh, sau đó tiếp tục lên gạch, đá hoặc vật liệu hoàn thiện. Bề mặt sàn ấm dần và truyền nhiệt lên không gian sử dụng.

Có thể hiểu quá trình theo thứ tự:

Điện năng → cáp phát nhiệt → lớp nền hấp thụ nhiệt → mặt sàn ấm lên → nhiệt truyền vào phòng.

Khi nhiệt độ đạt mức cài đặt, bộ điều khiển sử dụng tín hiệu từ cảm biến để đóng/ngắt hệ thống theo cấu hình vận hành.

Tham khảo chi tiết sản phẩm tại đây.

Cảm biến và bộ điều khiển nhiệt độ

Cảm biến nhiệt độ sàn được đặt trong cấu tạo nền để theo dõi nhiệt độ tại khu vực sưởi.

Tín hiệu từ cảm biến được gửi về bộ điều khiển nhiệt độ Enerpia, giúp hệ thống duy trì nhiệt độ theo mức đã cài đặt.

Tùy model điều khiển, người dùng có thể thiết lập nhiệt độ, lịch hoạt động hoặc điều khiển riêng từng khu vực.

Với nhà nhiều phòng, mỗi phòng có thể được thiết kế thành một zone độc lập. Phòng khách, phòng ngủ hoặc nhà tắm có thể vận hành theo lịch sử dụng khác nhau thay vì phải bật toàn bộ hệ thống cùng lúc.

Lớp cán nền và vật liệu hoàn thiện

Sau khi cáp được lắp đặt và kiểm tra, hệ thống được phủ bằng lớp cán nền phù hợp.

Lớp này vừa bảo vệ cáp vừa giúp truyền và phân bổ nhiệt lên bề mặt. Phía trên có thể hoàn thiện bằng gạch, đá hoặc những vật liệu đã được kiểm tra khả năng tương thích với hệ thống sưởi sàn.

Vật liệu hoàn thiện ảnh hưởng đáng kể đến tốc độ truyền nhiệt. Gạch và đá thường thuận lợi với cáp sưởi điện vì khả năng dẫn nhiệt tốt.

Nếu công trình sử dụng sàn gỗ hoặc sàn nổi và cần hạn chế tăng cao độ nền, film sưởi Enerpia thường là phương án phù hợp hơn cáp nhiệt.

Sưởi sàn điện Enerpia phù hợp với những công trình nào?

Hệ thống có thể ứng dụng tại căn hộ, nhà phố, biệt thự, phòng khách, phòng ngủ, phòng tắm hoặc các khu vực cần làm ấm riêng biệt.

Tuy nhiên, không nhất thiết phải bố trí cáp trên toàn bộ diện tích phòng.

Các khu vực có tủ âm, bệ xây, bồn tắm cố định hoặc nội thất kín thường được xem xét loại khỏi vùng sưởi. Phần diện tích thực tế còn lại mới được sử dụng để tính toán chiều dài cáp và mật độ công suất.

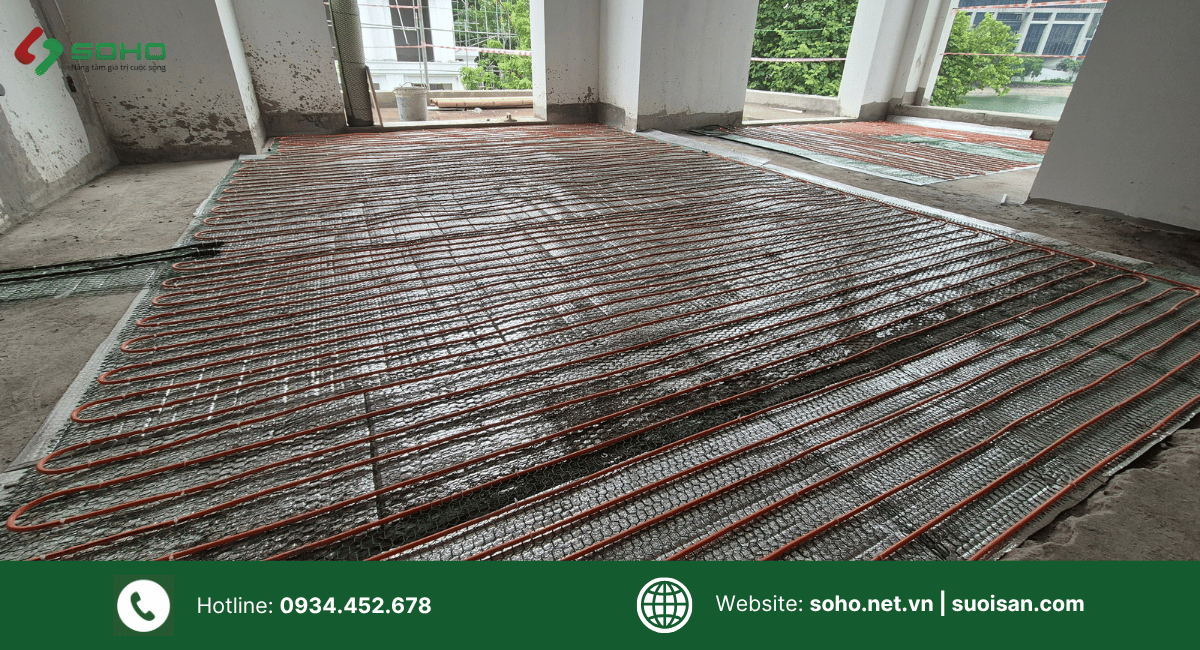

Hình ảnh thi công thực tế của sưởi sàn cáp điện

Vì sao cần kiểm tra trước khi cán nền?

Sau khi hoàn thiện, toàn bộ cáp sẽ nằm dưới lớp sàn và khó tiếp cận trực tiếp. Vì vậy, giai đoạn kiểm tra trước khi cán nền rất quan trọng.

Cần kiểm tra sơ đồ đi cáp, tình trạng dây, điện trở, cảm biến, đầu nối và hoạt động của từng vùng điều khiển.

Bản vẽ và hình ảnh vị trí cáp cũng nên được lưu lại để hạn chế nguy cơ khoan hoặc cắt trúng hệ thống khi lắp đặt nội thất sau này.

Chỉ sau khi các hạng mục đạt yêu cầu mới nên tiến hành hoàn thiện lớp nền.

Cáp Enerpia và Film Enerpia khác nhau ở đâu?

Hai hệ thống đều sử dụng điện nhưng có phương pháp thi công khác nhau.

Cáp Enerpia được đặt trong lớp nền, phù hợp với gạch, đá, bê tông và những công trình đang làm mới nền.

Film Enerpia có kết cấu dạng tấm mỏng, thường được lắp dưới sàn gỗ hoặc sàn nổi trong khu vực khô, đặc biệt thuận lợi với nhà cải tạo.

Vì vậy, lựa chọn cáp hay film nên dựa trên vật liệu hoàn thiện và hiện trạng công trình thay vì chỉ so sánh công suất.

Kết luận

Một hệ thống sưởi sàn c điện Enerpia hoàn chỉnh gồm nhiều thành phần phối hợp với nhau: lớp cách nhiệt, hệ cố định, cáp sưởi Enerpia DW, cảm biến, bộ điều khiển, lớp cán nền và vật liệu hoàn thiện.

Trong đó, cáp tạo nhiệt nhưng hiệu quả thực tế còn phụ thuộc vào cách nhiệt, khoảng cách rải, cấu tạo nền và phương án điều khiển từng khu vực.

Với nền gạch, đá hoặc bê tông, cáp sưởi Enerpia là giải pháp phù hợp. Trước khi thi công, công trình cần được khảo sát diện tích sưởi thực tế, tải nhiệt, cao độ nền và nguồn điện để lựa chọn đúng model và phương án bố trí.

SOHO cung cấp giải pháp khảo sát, thiết kế và thi công hệ thống sưởi sàn điện Enerpia cho căn hộ, nhà phố, biệt thự và các công trình thực tế.
